Qué son los relevadores temporizadores?
Un relevador temporizador es un equipo eléctrico, electromecánico o electrónico, que funciona como un interruptor accionado eléctricamente en dependencia de un tiempo preseleccionado.
Cuando la apertura o cierre de contactos en un relevador, dependen de un tiempo previamente establecido, después de activar o desactivar la bobina del relay y activada la señal de arranque (en su caso), estamos hablando de un timer o relevador temporizado.
Con el relevador de tiempo, se puede establecer el tiempo de conexión o desconexión de cualquier carga eléctrica
Los ejemplos más conocidos, son el encendido y apagado automático de las luces en una casa en el ámbito doméstico y el arranque tipo estrella-delta de los motores eléctricos, el arranque y apagado de bombas en automatización o control de procesos.
En éste artículo podrás encontrar:
- Criterios de clasificación de los temporizadores
- Temporizador tipo On-delay
- Temporizador tipo Off-delay
- Temporizador multifunción (puede sustituir a los anteriores y otros con funcionamiento especial)
- Temporizador con control externo
- Temporizador electromecánico
- Temporizador cíclico
- Temporizador electrónico
- Temporizador programado
- Temporizador sin bobina
- Temporizador analógico y temporizador digital
- Conclusiones sobre temporizadores
Criterios de clasificación de los temporizadores
Por la forma de operación
- Temporizador on-delay (o retardo a la conexión)
- Temporizador off-delay (o retardo a la desconexión)
- Temporizador multifunción (puede sustitur a cualquiera de los dos anteriores)
- Temporizador con control externo
- Temporizador cíclico
- Timers de operación especial (éstos son poco conocidos y de uso específico)
Este modo de clasificación es el más conocido y útil
Por su contrucción
- Temporizador electromecánico
- Temporizador electrónico
- Temporizador programado
- Temporizador sin bobina (acoplado a contactor y de uso auxiliar)
Por su presentación o modo de manejo
- Temporizador analógico
- Temporizador digital
Para detallar el funcionamiento de los temporizadores, nos apoyamos con el análisis de tablas y diagramas de tiempos como sigue:
Temporizador tipo On-delay (o retardo a la conexión)

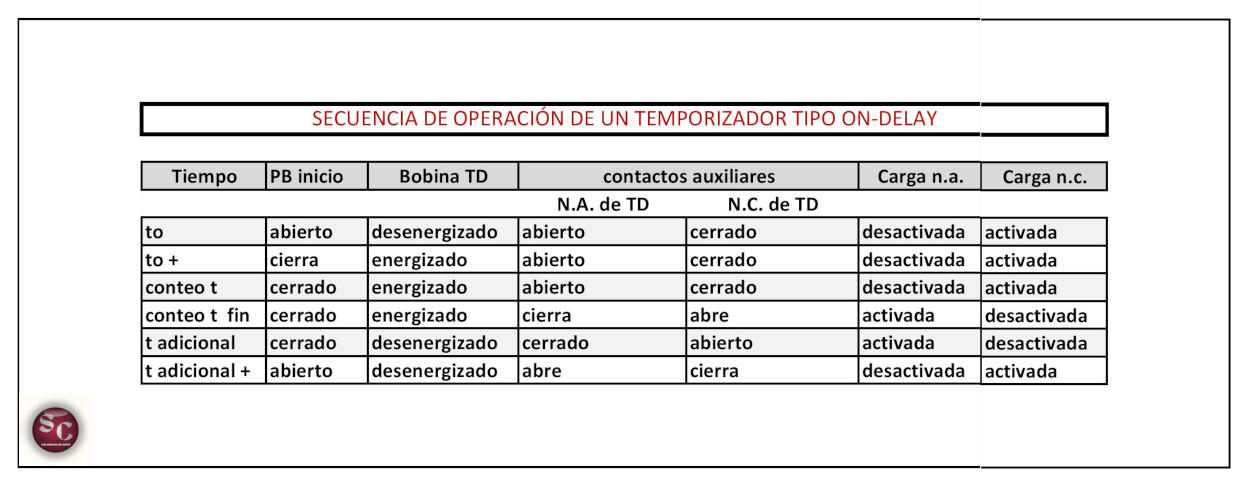

TABLA 1 SECUENCIA DE OPERACION ON-DELAY
DIAGRAMA 1. DIAGRAMA DE TIEMPOS ON-DELAY
TABLA 2. MODO DE FUNCIONAMIENTO ON-DELAY
SIMBOLOGIA AMERICANA PARA EL TIMER ON-DELAY
Temporizador Off-delay ( o retardo a la desconexión)
TABLA 3 SECUENCIA DE OPERACION OFF-DELAY
DIAGRAMA 2. DIAGRAMA DE TIEMPOS OFF-DELAY
TABLA 4. MODO DE FUNCIONAMIENTO OFF-DELAY
SIMBOLOGIA AMERICANA PARA EL TIMER OFF-DELAY
Temporizador on-delay/off-delay con control externo
Funciona igual que los tradicionales on-delay u off-delay, pero se distingue de ellos, porque cuenta con una señal de control, que mientras no esté presente, no se inicia el conteo de tiempo preseleccionado, aunque el relevador ya esté energizado.
FOTO 1 TIMER CON CONTROL DE ARRANQUE
Temporizador electromecánico
Utilizan mecanismos de relojería, resortes o palancas para activar o desactivar circuitos eléctricos después de un período de tiempo específico. En ciertos modelos tienen capacidad para almacenar múltiples programas para controlar diferentes dispositivos. En general este proceso se da en periodos especificos, determinados al seleccionar el modelo o la marca.
De uso principalmente doméstico.
Como ejemplo, se podría citar el conocido timer para manejo del control de riego de jardines o arranque de bombas o los timers para encendido y apagado de lámparas en una casa.
Temporizador cíclico
FOTO 2 TIMER TIPO CICLICO PARA ILUMINACION
Temporizador electrónico
El temporizador utiliza circuitos digitales para ajustar el tiempo de encendido y apagado del dispositivo eléctrico.
Pueden programarse para activarse en momentos específicos del día. Se usan para controlar circuitos de iluminación, al activar o desactivar lámparas
Temporizador programado
Es un temporizador simulado (o virtual), generado mediante software aplicado a un PLC.
Mediante la programación necesaria, se puede tener una salida que simula los contactos temporizados normalmente cerrados o normalmente abiertos, necesarios por el sistema en operación.
IMAGEN QUE MUESTRA CONTACTOS SIMULADOS EN UN PLC
Temporizador sin bobina (acoplado a contactor y de uso auxiliar)
Un temporizador sin bobina asociado a contactor es un dispositivo de temporización que se utiliza para activar o desactivar dispositivos eléctricos, como contactores, sin la necesidad de una bobina.
En su lugar, se apoya de la bobina del contactor asociado y el enlace mecanico entre ellos. Internamente con resorte y diafragma para carga y liberacion del aire, para accionar. La forma de operación es la más común, se puede encontrar para modo on-delay u off-delay.
Los temporizadores sin bobina asociados a contactores se utilizan comúnmente en aplicaciones de control de procesos y automatización, por su capacidad y soporte de los ambientes agresivos.
FOTO 4 TIMER SIN BOBINA
FOTO 3 TIMER SIN BOBINA EN UN CONTACTOR(Volver al inicio)
Los analógicos se accionan mediante perillas, botones y dial para observación.
FOTO 2 TIMER TIPO ANALOGICO
Los digitales, se accionana mediante botones y visualización con pantallas tipo LED
FOTO 3 TIMER TIPO DIGITAL
Conclusiones sobre temporizadores
Es importante tener en cuenta que hay una gran variedad de tipos de temporizadores disponibles en el mercado, y que cada uno tiene sus propias características y beneficios.
La elección del tipo de temporizador adecuado, para una aplicación específica, dependerá de una serie de factores, incluyendo las necesidades del usuario, el costo y la disponibilidad del equipo, las características del sistema en el que se utilizará el temporizador, también los diagramas de tiempo y funcionamiento.
Los sistemas de control Monterrey, Mexico. Marzo 2023
